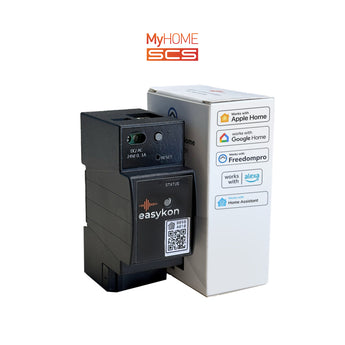

Easykon for MyHome | Dispositivo da barra DIN, bridge con connessione Ethernet per il controllo smart dell'impianto domotico BTicino MyHome SCS.

- Installazione: Barra DIN

- Connessione: alimentazione 12/24 V AC/DC 0,1 A e Cavo Ethernet RJ45

- Gateway BTicino compatibili: MH200, MH200N, MH201, MH202, MH4892, MH4892C, MH4893, MH4893C, F450, F453, F453AV, F454, F455, F458, F459, H/L4684, LN4980

- Accessori controllabili: 149 per ogni Easykon. Possono essere installati più Easykon nello stesso impianto.

- Suggerimenti: non utilizzare il cavo BUS come alimentazione. Se si dispone di più linee bus collegate tra loro tramite F422, collegare il gateway sulla linea principale.

Requisiti:

- Alimentazione 12/24 V AC/DC 0,1 A (ad es. alimentatore 12 V)

- Cavo Ethernet con connettore RJ-45 per il collegamento alla rete locale (LAN)

- Gateway MyHome BTicino compatibile

- Accessori compatibili Bticino



1- Scollegare l’alimentazione dall’impianto prima di installare il dispositivo Easykon for MyHome;

2- Agganciare Easykon for MyHome alla barra DIN del quadro elettrico;

3- Collegare il cavo di alimentazione 12/24 V 0,1 A al connettore in alto a sinistra;

4- Collegare il cavo Ethernet al connettore in alto a destra;

5- Verificare la correttezza del cablaggio e ricollegare l’alimentazione.



Dopo circa 30 secondi, la luce di stato di Easykon for MyHome diventa magenta fisso.

Ora è possibile Mappare gli accessori all’interno di Easykon for MyHome.
